부제: 기존 솔루션이 공간 및 성능 제한 문제를 해결하는 동안 중공 관형 도체가 에너지 시스템의 효율성을 재정의하는 방법.
글로벌 에너지 인프라 업그레이드로 인해 전례 없는 에너지 수요가 발생하고 있습니다. 구리관 모선. 전체 동관 수요의 2~3%에 불과한 이들 제품은 초고압 변전소, 데이터센터, 신에너지 발전소 등의 응용 분야에서 연간 200%가 넘는 성장률을 경험하고 있습니다. 핵심 이점은 중공 관형 구조 는 도체 표면적을 3~5배 확장하고, 튜브 벽을 따라 균일한 전류 분포를 보장하고, 표피 효과 계수를 0.8 미만으로 감소시키며, 등가 단면적의 직사각형 부스바에 비해 AC 저항을 40% 감소시킵니다.
이러한 구조적 혁신은 고전류 전송의 중요한 과제를 해결합니다. 750kV 가스 절연 스위치기어(GIS)에서 Φ100×5mm 구리 튜브 버스바는 단지 2.68A/mm²의 밀도로 4000A 전류를 전달할 수 있는 반면, 동등한 직사각형 버스바는 여러 개의 적층 레이어가 필요하므로 손실이 30% 이상 증가합니다. 더욱 중요한 것은 구리 튜브 버스바의 기계적 강도가 직사각형 버스바의 4배에 달하여 50kA 단락 전류 충격 하에서 9미터의 매달린 범위와 13미터까지 확장되는 지원 범위를 가능하게 하여 변전소 강철 구조 요구 사항을 크게 줄입니다.

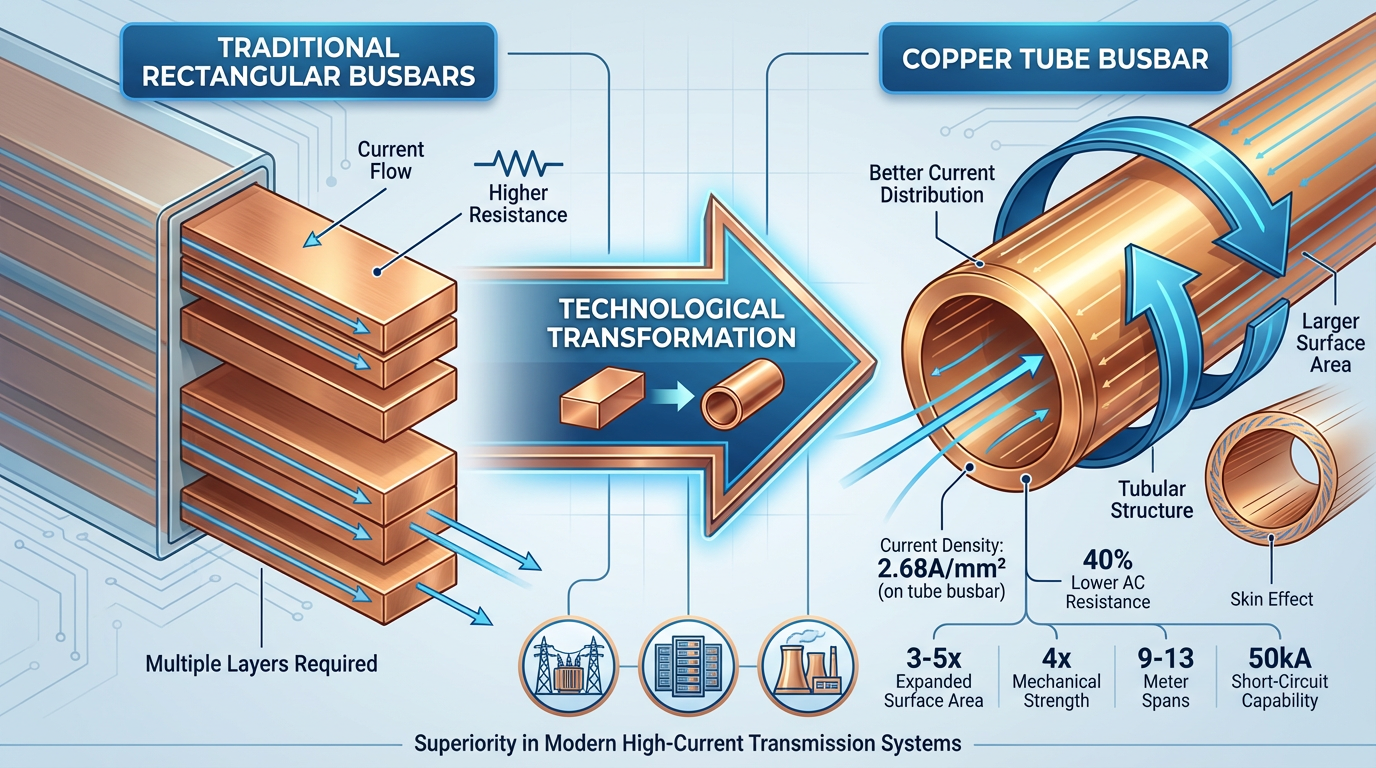

(이 이미지는 AI가 생성한 것입니다.)
표: 동관 버스바와 기존 직사각형 버스바의 성능 비교(2025)
| 성과 지표 | 전통적인 직사각형 버스바 | 동관 버스바 | 개선 |
| AC 저항 | 기준선 | 40% 감소 | 효율성의 도약 |
| 열 방출 | 외부 방열판에 따라 다름 | 내부 캐비티에 최적화된 외벽의 자연 대류 | 60% 개선 |
| 공간점유 | 여러겹으로 쌓아서 큰 공간 차지 | 단일 튜브 교체, 컴팩트한 구조 | 25% 공간 절약 |
| 단락 내성 | 보강이 필요한 변형이 발생하기 쉽습니다. | 기계적 강도가 4배 증가했습니다. | 안전 혁신 |
| 설치 비용 | 다중 커넥터, 복잡한 구조 | 모듈식 접합, 작업 시간이 절반으로 단축됨 | 경제적 최적화 |
구리 튜브 버스바의 성능 우수성은 재료 과학의 혁신에서 비롯됩니다. 새로운 구리-은 그리고 구리-크롬 합금 전도성을 유지하면서 강도를 30% 증가시켜 성능 저하 없이 벽을 더 얇게 만들고 재료를 최대 25% 절약할 수 있습니다. 이러한 고급 소재는 -196°C ~ 250°C 범위의 온도에서 작동할 수 있어 극저온 응용 분야부터 고온 산업 환경에 이르기까지 극한 환경에 적합합니다.
지속 가능한 제조 공정은 생산 경제성을 재편하고 있습니다. 현대 시설에서는 물 소비량을 톤당 28입방미터에서 톤당 16입방미터로 43% 줄이는 폐쇄 루프 수냉 시스템을 사용합니다. 5G와 산업용 인터넷 기술의 통합으로 실시간 에너지 최적화가 가능해 단위 제품당 종합 에너지 소비를 30% 절감할 수 있습니다. 이러한 발전은 생산 비용을 낮출 뿐만 아니라 EU의 CBAM(탄소 국경 조정 메커니즘)과 같은 메커니즘에 따라 제품이 면제를 받을 수 있도록 도와줍니다.
구리 튜브 버스바의 가치 제안은 여러 부문에 걸쳐 재정의되고 있습니다. 초고압 직류 송전에서 완전 절연 구리관 버스바를 사용하는 ±800kV 변환기 스테이션은 시스템 손실이 18% 감소하고 연간 운영 비용이 400만 달러에 달한다고 보고합니다. 이러한 이점은 100km를 초과하는 프로젝트의 수명 주기 비용이 25% 이상 절감되는 장거리 전송에서 특히 두드러집니다.
재생에너지 부문은 특히 유망한 분야입니다. 풍력 발전소 응용 분야에서 구리 튜브 버스바는 -40°C에서 안정적인 작동을 보여주며 UV 방지 코팅으로 실외 서비스 수명을 기존 케이블의 15년 주기의 두 배인 30년으로 연장합니다. 태양광 발전소에서 모듈식 설계는 설치를 50% 가속화하여 신속하게 배포 가능한 분산 에너지 프로젝트에 특히 유용한 것으로 입증되었습니다. 철도 운송은 또 다른 성장 벡터를 나타냅니다. 상하이 지하철 14호선과 같은 시스템은 Φ120×8mm 구리 튜브 버스바를 채택한 후 98.5%의 견인 변환기 효율을 달성하고 열차 에너지 소비를 7% 절감했습니다.
글로벌 구리 튜브 버스바 시장은 뚜렷한 지역적 특성을 나타냅니다. 유럽은 고급 응용 분야에서 선두를 유지하고 있으며, 독일 제조업체는 고순도 튜브 시장의 60%를 점유하고 있습니다. 북미는 특수 합금이 극한의 성능 요구 사항을 충족하는 항공우주 및 방위 응용 분야에 중점을 두고 있습니다. 한편, 중국 기업은 해양 등급 B10 니켈-구리 튜브와 같은 틈새 부문에서 상당한 발전을 이루며 세계 시장 점유율의 25%를 차지했습니다.
이러한 지리적 분포는 다양한 경쟁 우위를 반영합니다. 프리미엄 부문에서 유럽의 지배력은 정밀 제조에 대한 오랜 전문성에서 비롯된 반면, 북미의 강점은 첨단 항공우주 산업과 일치합니다. 중국의 부상은 업스트림 제련, 미드스트림 가공, 다운스트림 애플리케이션을 결합하여 R&D 주기를 30%, 비용을 20% 줄이는 통합 산업 클러스터의 이점을 누리고 있습니다.
구리 튜브 버스바의 미래 발전은 더 뛰어난 지능과 기능성을 지향합니다. 광섬유 센서를 통합하면 온도, 스트레스 및 부분 방전을 실시간으로 모니터링할 수 있으며, 일부 산업 응용 분야에서는 장비 결함 예측에서 92%의 정확도를 달성하고 계획되지 않은 가동 중지 시간을 65%까지 줄입니다. 이러한 변형은 구리 튜브 버스바를 수동 전도성 요소에서 능동 에너지 관리 노드로 향상시킵니다.
차세대 소재는 더욱 획기적인 발전을 약속합니다. 구리-그래핀 복합재는 무게의 1/4로 순수 구리의 5배에 달하는 열 전도성을 보여주며, -196°C 액체 질소 온도에서 작동하는 초전도 변형은 저항이 0인 전력 전송을 제공합니다. 아직 대규모로 상업적으로 실행 가능하지는 않지만 이러한 고급 소재는 구리 튜브 버스바의 무게를 60% 줄이는 동시에 성능을 향상시킬 수 있는 미래를 가리킵니다.
시스템 통합은 또 다른 핵심 방향을 나타냅니다. 열 방출과 전력 전달 기능을 결합한 냉각 전도 통합 버스바는 에너지 밀도를 높이는 동시에 커넥터 수를 30%까지 줄일 수 있습니다. 이러한 접근 방식은 업계가 부품 제조에서 통합 솔루션 제공으로 전환하고 있음을 보여줍니다.
