내부 그루브 튜브

열 전달 성능에 대한 내부 그루브 튜브의 리브 설계의 특정 효과는 무엇입니까?

내부 그루브 튜브의 리브 디자인의 기본 원리

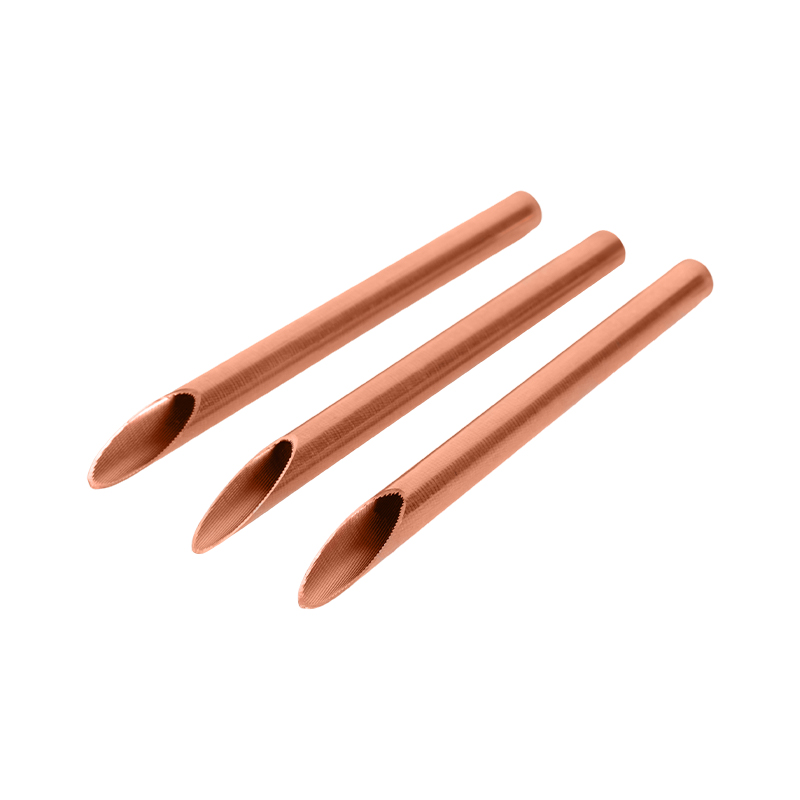

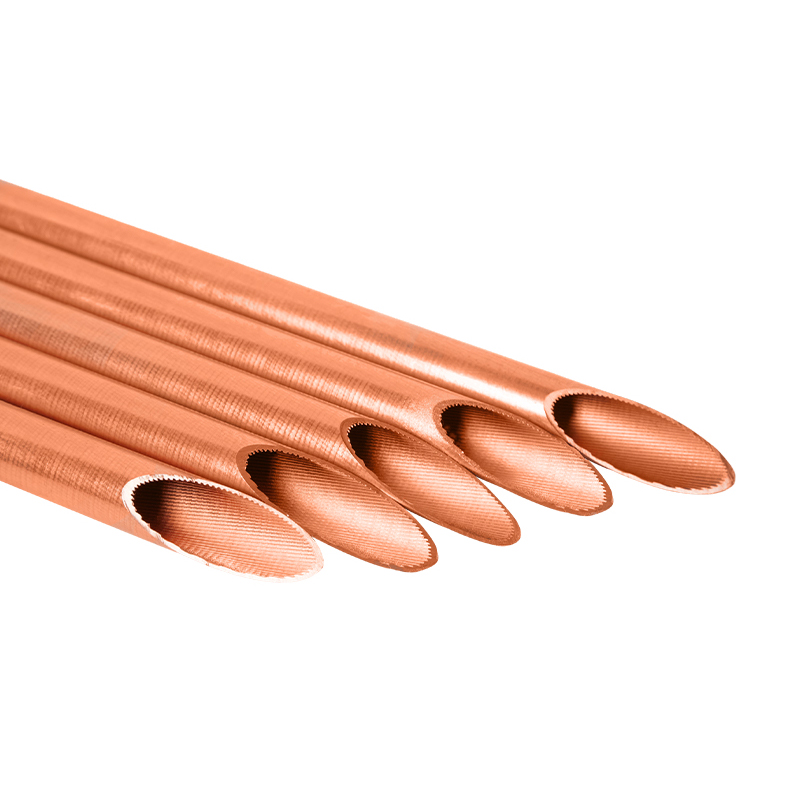

이름에서 알 수 있듯이 내부 그루브 튜브 특정 공정을 통해 파이프의 내부 벽에 규칙적인 갈비뼈 구조가있는 구리 튜브입니다. 리브의 주요 기능은 튜브의 열 전달 영역을 증가시키고 유체의 난류 상태를 자극하여 열 교환 효율을 크게 향상시키는 것입니다. 리브 설계의 매개 변수에는 주로 갈비뼈 높이, 갈비뼈 간격, 갈비뼈 및 늑골 모양이 포함되며, 이는 유체 흐름 특성 및 열 교환 효과에 직접적인 영향을 미칩니다.
Zhejiang Jingliang에는 RIB의 미세 구조를 정확하게 제어 할 수있는 완전한 R & D 및 제조 시스템이 있습니다. 이 회사는 독립적으로 개발 된 고정밀 압출 및 마감 기술을 사용하여 리브 높이 및 간격을 최대한 활용하여 각 내부 그루브 튜브가 효율적인 열 교환의 엄격한 표준을 충족시킬 수 있도록합니다.
열 전달 성능에 대한 리브 설계의 특정 효과
열전달 영역을 늘리고 열 교환 효율을 향상시킵니다.
갈비뼈의 가장 직접적인 효과는 구리 튜브의 내부 표면적을 증가시키는 것입니다. 내부 리브의 상승 구조는 튜브 벽과 유체 사이의 접촉 영역을 확장하여 단위 길이 당 더 많은 열을 전달합니다. Zhejiang Jingliang은 리브 형상을 최적화하여 열 전달 면적 비율을 높이고 냉매 또는 기타 매체가 튜브에서 열을 완전히 흡수하거나 방출 할 수 있도록합니다.
유체 난류를 촉진하고 열 전달 조건을 개선하십시오
매끄러운 튜브의 유체 흐름은 대부분 층류 또는 임계 흐름이며 열 전달 효율은 제한적입니다. 내부 그루브 튜브의 리브 설계는 유체의 층류 상태를 파괴하고 난기류를 유도하며 열 전달 계수를 크게 향상시킬 수 있습니다. 유체 역학 시뮬레이션 시뮬레이션을 기반으로 Zhejiang Jingliang의 R & D 팀은 유체가 파이프 라인을 통과하고 열전달 저항을 줄일 때 최고의 난류 강도를 달성하기 위해 리브 각도와 리브 모양을 반복적으로 최적화합니다.
스케일링을 줄이고 장비 수명을 연장하십시오
RIB 설계가 합리적이면 튜브 벽에서 유체의 정체를 효과적으로 줄이고 스케일링 및 증착의 위험을 줄이며 열 교환 성능의 장기 안정성을 보장 할 수 있습니다. Zhejiang Jingliang은 설계 중에 늑골 간격의 균일 성과 간소화에 특별한주의를 기울이고, 코너와 에디 지역을 줄이고, 장비 유지 보수주기가 확장되고 고객 사용의 경제 효율성을 향상시킵니다.
제어 흐름 저항 및 균형 압력 손실
갈비뼈는 열 전달을 향상시킬 수 있지만 지나치게 강렬한 갈비뼈 설계는 유체 저항을 증가시키고 압력 손실이 크며 시스템의 전반적인 효율에 영향을 줄 수 있습니다. Zhejiang Jingliang은 고급 수치 시뮬레이션 기술과 결합하여 RIB 매개 변수를 조정하고 열 전달과 압력 손실 사이의 균형을 달성하며 다양한 응용 시나리오의 요구를 충족시키기 위해 수년간의 생산 경험에 의존합니다.

내부 그루브 튜브의 용접 기술 및 연결 방법은 무엇입니까?

업계의 배경과 도전 내부 그루브 튜브 용접 기술
고유 한 내부 리브 구조로 인해 내부 그루브 튜브는 튜브 내 유체의 난기류 및 열 교환 효율을 크게 향상시킬 수 있습니다. 그러나 용접 공정에 더 높은 요구 사항을 부여하는 것은 이러한 종류의 복잡한 내부 표면 구조입니다. 내부 그루브 튜브를 연결하는 핵심 프로세스 링크로서의 용접은 파이프 라인의 밀봉 및 기계적 강도와 관련이있을뿐만 아니라 시스템의 전반적인 작동 안정성 및 서비스 수명에 직접적인 영향을 미칩니다.
1994 년에 설립 된 Zhejiang Jingliang Copper-Tube Products Co., Ltd는 구리 튜브 제품의 연구 개발 및 제조에 중점을 두었습니다. 그것은 제련, 압출, 드로잉, 마무리, 롤링, 어닐링 등의 완전한 산업 체인을 가지고있어 내부 그루브 튜브의 기본 재료의 고품질을 보장하고 용접 공정의 안정성을위한 견고한 기초를 제공합니다.
내부 그루브 튜브를위한 주요 유형의 용접 기술
아르곤 아크 용접 (TIG 용접)
아르곤 아크 용접은 제어 가능한 용접 열 입력, 높은 용접 품질 및 광범위한 적용으로 인해 내부 리브 구리 튜브를 연결하는 데 널리 사용됩니다. Zhejiang Jingliang은 자동화 된 아르곤 아크 용접 장비를 사용하여 균일 성과 결함이없는 용접을 보장하며, 이는 냉장 시스템에서 응축기 및 증발기 구리 튜브의 연결에 특히 적합합니다.
브레이징 (솔더 연결)
브레이징 기술은 더 낮은 온도에서 구리 튜브 연결을 달성하여 내부 립 구조가 손상되지 않도록 효과적으로 보호 할 수 있습니다. Zhejiang Jingliang은 서로 다른 파이프 직경에 따라 은색 또는 구리 기반 브레이징 필러 금속을 선택하고 연결 부품의 밀봉 및 부식 저항을 보장하기 위해 환경을 사용하며 에어컨 및 냉장 장비의 조립 공정에 널리 사용됩니다.
레이저 용접
고급 용접 기술로서 레이저 용접은 고 에너지 밀도, 작은 열 영향 구역 및 좁은 용접의 장점을 가지고 있습니다. Zhejiang Jingliang은 제품 성능을 위해 고급 고객의 엄격한 요구 사항을 충족시키기 위해 내부 그루브 튜브의 용접 효율과 품질을 향상시키기 위해 지능형 레이저 용접 장비를 도입하고 있습니다.
저항 용접
저항 용접 uses resistance heat as a heat source, has a fast welding speed, stable process, and is suitable for mass production. Relying on its strong production capacity and technical advantages, Zhejiang Jingliang uses resistance welding technology to achieve fast and efficient connection of inner grooved tubes.
내부 그루브 튜브 연결 방법의 전문적인 응용
내부 그루브 튜브의 연결 방법은 열교환 기의 전체 설치 효율 및 성능에 직접적인 영향을 미칩니다. Zhejiang Jingliang은 특정 응용 프로그램 및 설계 요구 사항에 따라 다양한 연결 솔루션을 제공합니다.
직접 용접 연결
직접 용접 연결 is suitable for piping systems that require high strength and good sealing. Zhejiang Jingliang's inner grooved tubes are strictly controlled by welding process to ensure that there is no leakage at the connection, and are often used for the assembly of condenser and evaporator copper tubes.
플랜지 연결
플랜지 연결 is easy to disassemble and maintain, suitable for large equipment and systems. Zhejiang Jingliang ensures the tightness and welding quality between the inner grooved tube and the flange through precise processing to meet the use requirements of high-pressure systems.
빠른 연결
현대의 빠른 어셈블리의 요구에 부응하여 Zhejiang Jingliang은 내부 그루브 튜브가있는 에어컨 및 냉장 시스템에 사용되는 다양한 표준화 된 빠른 연결 커넥터를 개발하고 제공하여 설치주기를 상당히 단축하고 현장 구조 효율성을 향상 시켰습니다.
용접 및 기계적 연결의 조합
일부 특수 환경에서 Zhejiang Jingliang은 구조적 안정성과 쉬운 유지 보수를 달성하기 위해 고객 요구에 따라 용접 및 기계적 연결을 결합한 하이브리드 연결 방법을 제공 할 수 있습니다.
