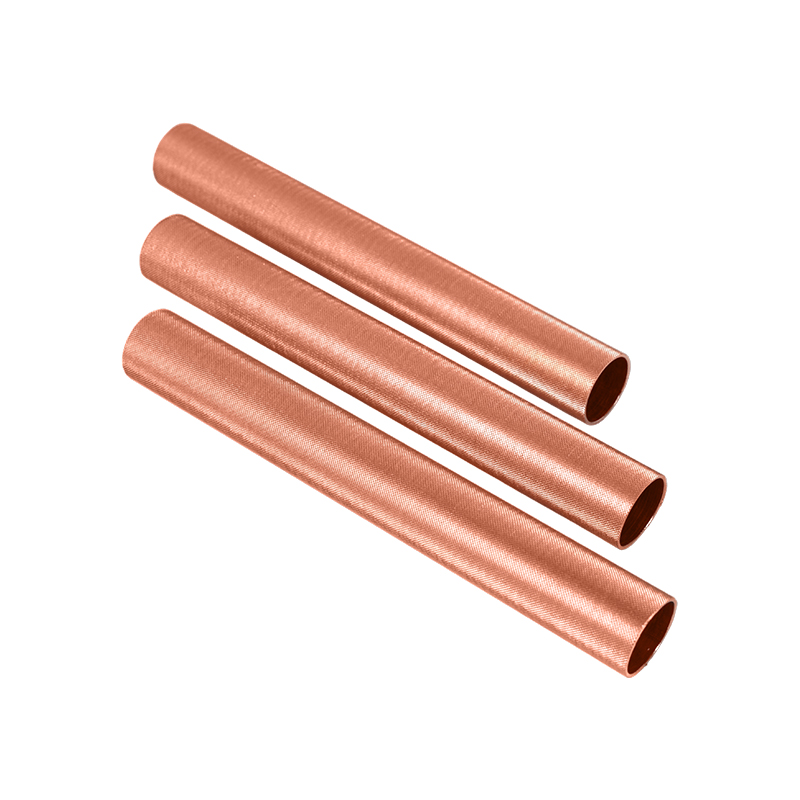

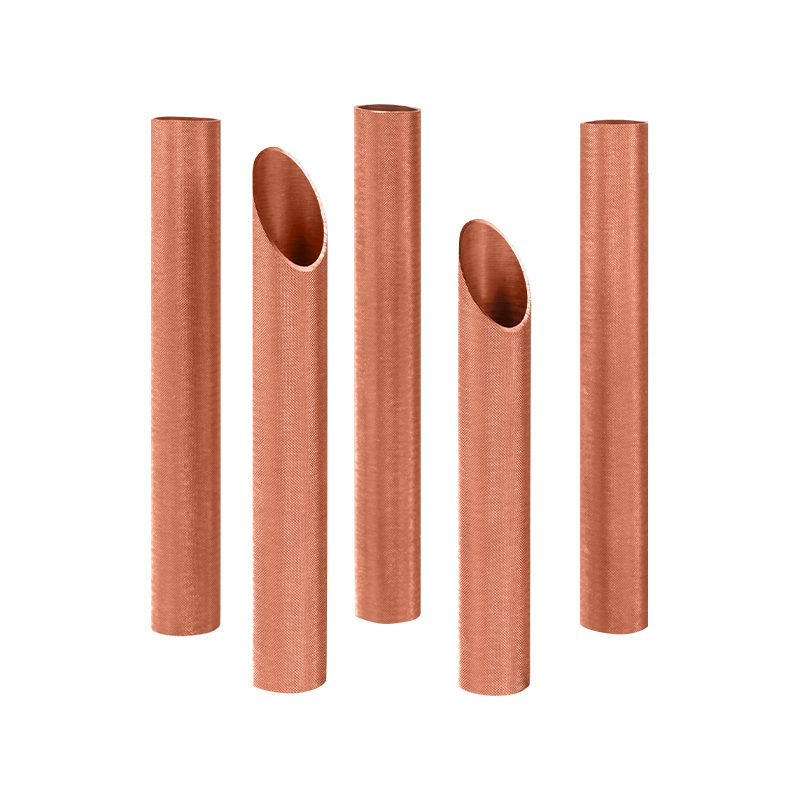

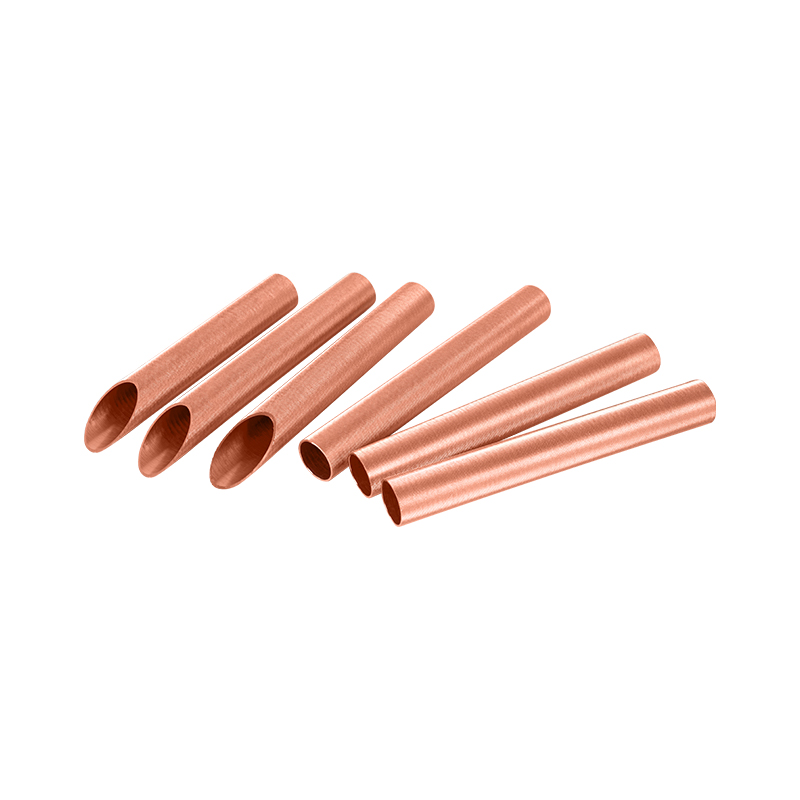

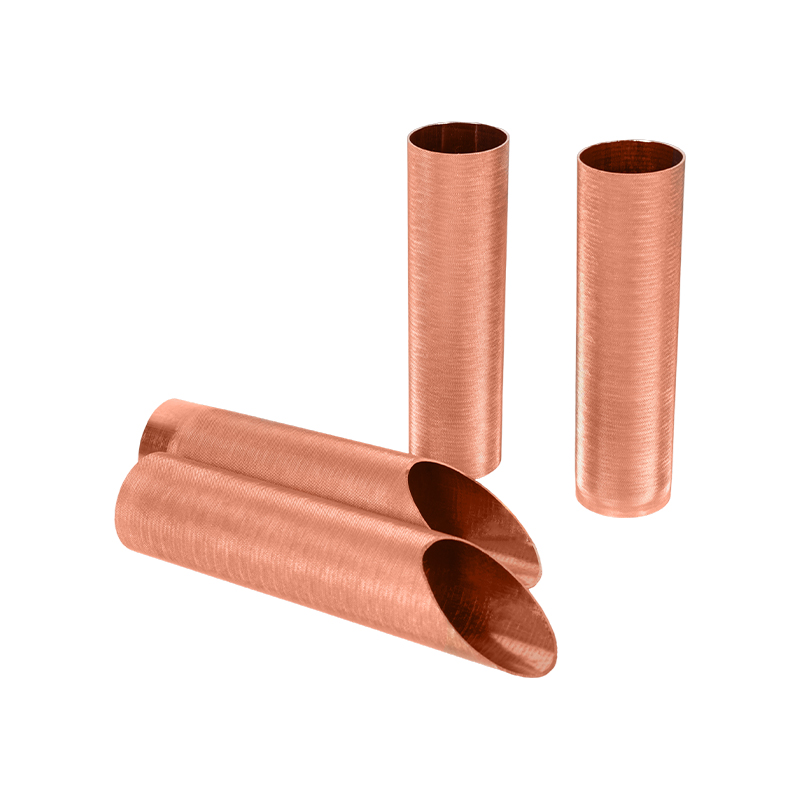

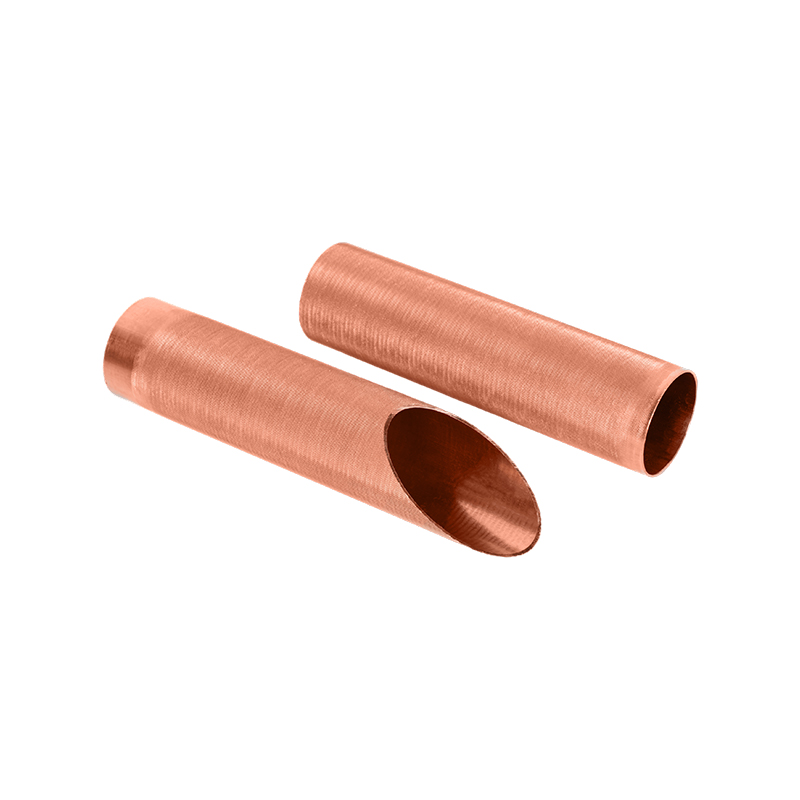

엠보싱 구리 튜브

열 교환기에서 엠보싱 구리 튜브 사용의 장점은 무엇입니까?

양각 구리 튜브의 구조 및 기술적 특징
양각 구리 튜브 전통적인 매끄러운 구리 튜브를 기반으로 특수 곰팡이를 통해 튜브 표면을 기계적으로 흡게하여 정기적 인 돌출부 또는 그루브를 형성함으로써 만들어집니다. 이 구조 설계는 구리 튜브의 표면적을 향상시킬뿐만 아니라 유체 매체 (예 : 공기, 물, 냉매 등)와의 열 교환 용량을 크게 향상시킵니다. 표면 텍스처는 경계층을 효과적으로 파괴하여 유체가 튜브 내부 또는 외부에 흐르면 미세 조정을 생성하고 열 전달 계수를 개선하며 전체 시스템의 에너지 효율을 향상시킬 수 있습니다.
열 교환기에서 양각 구리 튜브를 사용하는 장점
1. 열 전달 효율을 향상시킵니다
열교환 기의 핵심은 매체 간의 효율적인 열 전달을 달성하는 것입니다. 양각 구리 튜브는 표면적 및 난류 효과를 증가시켜 열 전달 속도를 크게 증가시킵니다. 산업 데이터 통계에 따르면, 동일한 조건에서, 엠보싱 구리 튜브의 열 전달 효율은 광 튜브에 비해 15% ~ 30% 증가 할 수 있으며, 에어컨, 냉장고, 응축기 및 증발기와 같은 장비에 대한 적용이 특히 중요하다.
2. 냉매, 녹색 및 환경 친화적 인 양을 줄입니다.
고열 교환 용량 덕분에 엠보싱 된 구리 튜브는 동일한 성능을 유지하면서 더 작은 직경 또는 짧은 길이 파이프를 사용할 수 있으며, 이는 녹색 에너지 절약 및 환경 보호의 개발 방향에 따라 시스템의 전체 부피를 줄이고 냉매를 줄이는 데 도움이됩니다.
3. 구조적 강도와 압력 저항을 향상시킵니다
표면 엠보싱 공정은 구리 튜브의 힘 분포 모드를 변화시키기 때문에 엠보싱 구리 튜브는 압력 저항에서 일반 광 튜브보다 우수합니다. 상업용 에어컨 시스템 또는 산업 히트 펌프 장비와 같은 고압 및 고 부하 작동 시나리오에 특히 적합합니다.
4. 서비스 수명을 확장하십시오
양각 구리 튜브는 유체에 방해가되는 흐름을 생성하여 스케일과 먼지의 접착력을 줄이고 부식의 위험을 줄이는 데 도움이됩니다. 또한 Zhejiang Jingliang Copper-Tube Products Co., Ltd는 고급 구리 원료 및 정밀 압출 기술을 사용하여 제품이 우수한 열전도율과 내식성을 갖도록하여 시스템의 작동 수명 및 장기 안정성을 크게 향상시킵니다.

양각 구리 튜브의 용접 성능 및 공정 예방 조치는 무엇입니까?

양각 구리 튜브의 용접 특성 분석
엠보싱 구리 튜브의 주요 재료는 여전히 높은 고급 구리이므로 열전도도와 연성이 우수하므로 이론적으로는 용접성이 뛰어납니다. 그러나 표면 엠보싱 구조로 가져온 몇 가지 특성으로 용접 과정이 더욱 복잡해집니다.
표면 불균일
엠보싱드는 구리 튜브 표면의 연속 오목 및 볼록 텍스처를 일으켜 브레이징 재료의 확산 및 용접의 무결성, 특히 자동 용접에서 용접 결절 또는 차가운 용접을 형성하는 것이 더 쉽습니다.
고르지 않은 국부 열 입력
양각 영역의 금속 두께는 약간 변하고, 열 전도 속도는 고온에서 약간 다르므로 용접 중에 불균일 한 가열이 발생할 수 있습니다. 영역 가열을 사용하거나 불꽃 입의 모양을 제어해야합니다.
산화 위험 증가
The surface area of ​​the copper material after embossing increases. 제어되지 않으면 용접 전이나 용접 전 또는 용접 조인트의 강도와 밀도에 영향을 미치는 산화 층을 쉽게 형성 할 수 있습니다.
용접 공정의 예방 조치
1. 사전 웰링 치료가 중요합니다
용접하기 전에 구리 튜브의 표면은 철저하게 탈지되고 탈산되어야합니다. Zhejiang Jingliang은 여러 청소 및 밝은 어닐링 공정을 사용하여 공장을 떠나는 구리 튜브의 깨끗한 표면을 효과적으로 보장하여 고객의 후속 용접을위한 좋은 기초를 제공합니다.
2. 오른쪽 솔더를 선택하십시오
저온 및 고급 고급 은성 은색 솔더 (예 : 백 시리즈) 또는 인산 구리 솔더 (예 : BCUP 시리즈)를 사용하고 용접 부품의 응력에 따라은 함유 여부를 결정하는 것이 좋습니다. 응축기 시스템과 같은 구조적 밀봉 요구 사항이 높은 응용 분야의 경우은 함유 솔더가 더 잘 수행됩니다.
3. 제어 가열 방법
산소-아세틸렌 불꽃은 종종 수동 용접에 사용됩니다. 불꽃은 산화를 방지하고 용접 온도를 650 ℃에서 850 ℃ 범위 내에서 유지하기 위해 중성 불꽃으로 조정되어야합니다. 대량 생산의 경우, 자동 브레이징 장비는 적외선 또는 전기 유도로 가열 될 수 있으며, 이는 용접 일관성의 제어에보다 도움이됩니다.
4. 퓨전 깊이를 보장하십시오
양각 영역이 용접부에 가까운 경우, 맹세 지점에서만 솔더를 접촉하지 마십시오. Zhejiang Jingliang은 고객이 연결 구조를 설계하여 용접 강도 및 항 누생 성능을 향상시킬 때 FLARED 플러그인 또는 슬리브 용접을 사용하는 것이 좋습니다.
5. 웰드 후 청소 및 테스트
용접 후, 용접을 청소하고 기공을 테스트해야합니다. 제품이 압력 저항 및 밀봉 요구 사항을 충족하는지 확인하기 위해 질소 가압 또는 수압 테스트 공정을 사용하는 것이 좋습니다.

엠보싱 구리 튜브의 내부 및 외부 표면 품질 결함을 감지하는 방법

엠보싱 구리 튜브의 일반적인 내부 및 외부 표면 결함 유형
형성 과정에서 기계적 압력 및 열처리의 영향으로 인해 엠보싱 구리 튜브 다음과 같은 일반적인 표면 결함을 생성 할 가능성이 높습니다.
표면 긁힘과 찰과상
변속기, 롤링 또는 취급 프로세스 중 파이프와 장비 부품 사이의 접촉으로 인해 상승 선에 명백한 긁힘을 남기는 것이 매우 쉽습니다.
고르지 않은 엠보싱 및 변형
엠보싱 공정이 제대로 제어되지 않으면 일부 영역은 외관 및 기능에 영향을 미치거나 과도하게 압축 될 수 있습니다.
산화 반점 및 표면 얼룩
어닐링 또는 냉각 중에 보호 대기가 엄격하게 제어되지 않으면 구리 튜브 표면에 산화 반점이나 반점이 나타날 수 있습니다.
내벽 버 또는 잔류 물
청소되지 않은 칩, 윤활제 또는 산화물 스케일을 당기는 것은 내부 구멍에 남아있어 후속 용접 및 유체 흐름에 영향을 줄 수 있습니다.
핀홀, 균열 및 모래 구멍
Mostly originate from the quality of the ingot, extrusion stress or metal structure defects, which are extremely dangerous quality risks.
엠보싱 구리 튜브의 탐지 방법 및 기술 프로세스
1. 수동 육안 검사 강력한 조명 보조 검사
이것은 가장 기본적이고 대체 할 수없는 첫 번째 품질 방어선입니다. Zhejiang Jingliang에는 특별한 외관 검사 영역이 있습니다. 모든 양각 구리 튜브는 전문 품질 검사관이 강한 조명 하에서 360도 회전하여 검사하여 긁힘, 반점 및 엠보싱 편차와 같은 명백한 결함을 스크리닝하고 고화질 돋보기 또는 디지털 이미지를 사용하여 의심의 확인을 강화해야합니다.
2. 레이저 프로파일 스캐닝 감지 시스템
Zhejiang Jingliang은 양각 깊이 및 모양 일관성의 자동 검출을 실현하기 위해 구리 튜브의 각 섹션의 표면에서 비접촉 측정을 수행 할 수있는 레이저 3 차원 프로파일 러를 도입하고 (예 : 피크 거리, 득점, 반대 표준)를 실시간으로 상승하기 위해 퇴비의 기하학적 매개 변수를 모델링하고 모델링의 기하학적 매개 변수를 비교할 수 있습니다.
3. 에디 현재 테스트 기술
구리 튜브의 내부 및 외부 표면의 미세한 균열, 핀홀 및 포함의 경우, 에디 전류 테스트 기술은 높은 감도와 효율성을 보여줍니다. 에디 현재 테스트는 Zhejiang Jingliang의 고속 생산 라인에 적합한 온라인 완전 자동 연속 테스트를 실현할 수 있으며 마이크로 크랙, 부식 반점 및 용접 결함에 대한 인식 기능이 뛰어납니다.
4. 내부 벽 고화질 내시경 검사
더 큰 직경의 엠보싱 구리 튜브의 경우, 내부 벽 결함은 산업용 비디오 내시경을 사용하여 스캔하여 버, 용접 및 내벽 스크래치와 같은 보이지 않는 결함을 효과적으로 감지 할 수 있습니다. Zhejiang Jingliang에는 원래 독일의 수입 고화질 프로브 시스템이 장착되어 파이프 라인 내부에 데드 각도 검사가 없도록합니다.
5. 색상 차이 및 표면 균일 성 분석
구리 튜브의 표면 색상은 고정식 색소계를 사용하여 디지털 모니터링되어 어닐링 후 제품 색상이 균일하도록합니다. 외관 요구 사항이 높은 수출 고객 주문의 경우 회사는 온라인 스펙트럼 색상 차이 비교 시스템을 맞춤화하여 제품 외관 등급을 개선했습니다.
6. 수압 공기 압박감 테스트 및 진공 조임 테스트
열교환 기 및 응축기에 사용되는 양각 구리 튜브의 경우, 미세 다공성 누출이 있는지 여부를 감지하기 위해 수압 및 공압 테스트가 필요합니다. Zhejiang Jingliang은 여러 개의 특수 압축 테스트 장비를 가지고 있으며, 이는 유출 위험이 없는지 확인하기 위해 제품 배치에서 100% 테스트를 수행 할 수 있습니다.
