부제: 전통적인 직사각형 버스바는 상당한 공간을 차지하고 초고압 변전소에서 상당한 손실을 보이는 반면, AC 저항이 40% 감소하고 열 방출 효율이 60% 향상된 중공 관형 구리 튜브 버스바는 조용히 글로벌 에너지 전환의 핵심 동인이 되고 있습니다. 전체 동관 수요의 3%에 불과한 이 틈새 제품이 신에너지 분야에서 연평균 200%의 성장률을 달성하는 이유는 무엇일까?
2025년에는 글로벌 에너지 인프라의 업그레이드로 인해 폭발적인 성장이 예상됩니다. 구리관 버스바 시장. 이 범주는 전체 구리 튜브 수요의 2~3%에 불과하지만 초고압 변전소, 데이터 센터 및 신에너지 발전소에서의 적용은 매년 200% 이상의 속도로 증가하고 있습니다. 기존의 직사각형 부스바에 비해 핵심 경쟁력은 동관 공통로 중공 관형 구조의 물리적 이점은 도체 표면적을 3~5배 확장하고, 전류가 튜브 벽을 따라 균일하게 분포되도록 하며, 표피 효과 계수를 0.8 미만으로 줄이고, 동일한 단면적의 직사각형 버스바에 비해 AC 저항을 40% 낮춥니다.
이러한 구조적 혁명은 초고전류 전송의 문제점을 직접적으로 해결합니다. 750kV 가스 절연 개폐기(GIS)에서 Φ100×5mm 구리관 버스바는 2.68A/mm²에 불과한 전류 밀도로 4000A의 전류를 전달할 수 있습니다. 대조적으로, 동등한 직사각형 모선은 필요합니다 여러겹으로 쌓인 레이어 , 이로 인해 손실이 30% 이상 증가했습니다. 더 중요한 것은 구리 튜브 버스바의 기계적 강도가 직사각형 버스바의 4배입니다. 50kA의 단락 전류 영향으로 정지 스팬은 9m에 도달하고 지지 스팬은 13m로 확장되어 변전소 강철 구조물의 필요성을 크게 줄입니다.

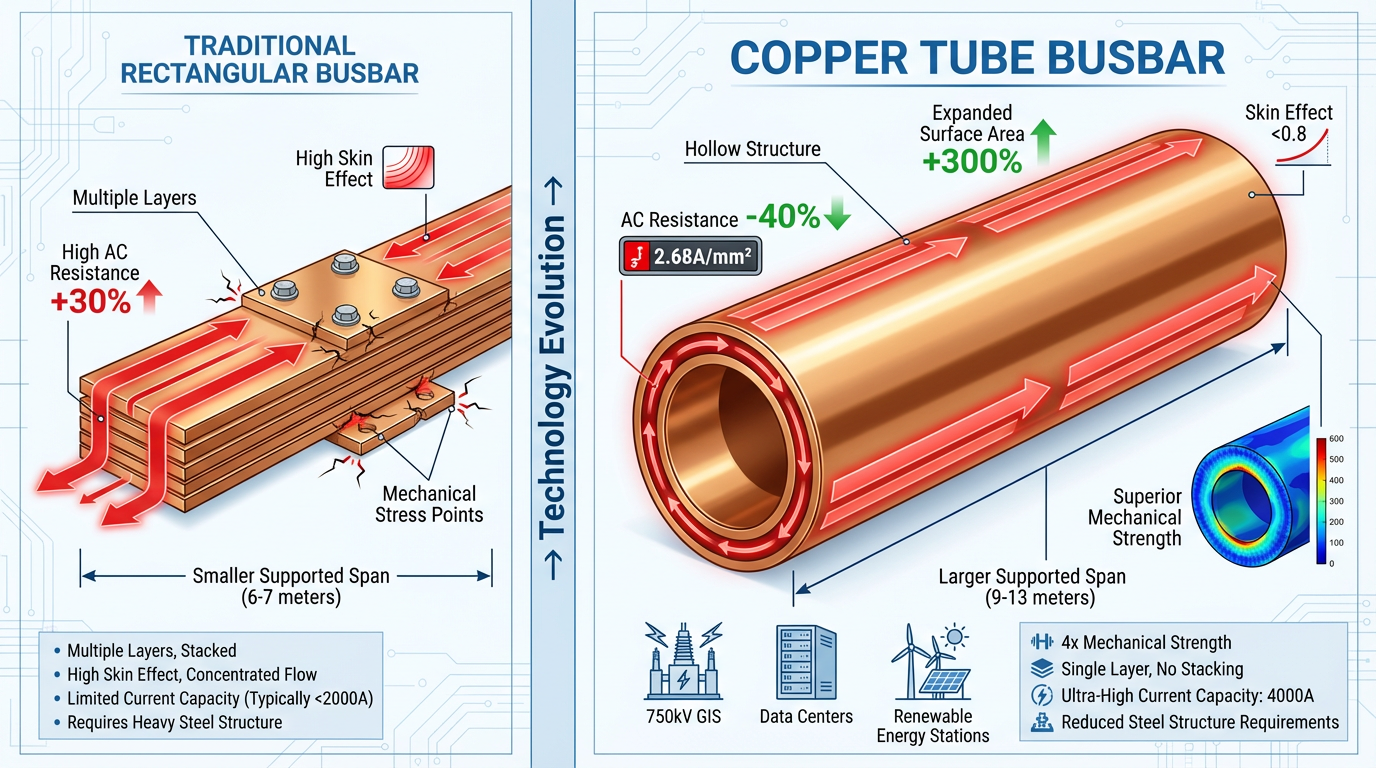

(이 이미지는 AI가 생성한 것입니다.)
표: 동관 버스바와 기존 직사각형 버스바의 성능 비교(2025)
| 성과 지표 | 전통적인 직사각형 버스바 | 동관 버스바 | 개선 |
| AC 저항 | 기준선 | 40% 감소 | 효율성의 도약 |
| 열 방출 효율 | 외부 방열판에 의존 | 내부 캐비티에 최적화된 외벽의 자연 대류 | 60% 개선 |
| 공간점유 | 여러겹으로 쌓아서 큰 공간 차지 | 단일 튜브 교체, 컴팩트한 구조 | 25% 절감 |
| 단락 내성 | 변형되기 쉬우므로 보강이 필요함 | 기계적 강도가 4배 증가했습니다. | 안전 혁신 |
| 설치 비용 | 다중 커넥터, 복잡한 구조 | 모듈식 접합, 작업 시간이 절반으로 단축됨 | 경제적 최적화 |
신에너지 분야에서 동관 버스바의 가치가 재정의되고 있습니다. 에서 초고압 직류 (HVDC) 전송을 통해 ±800kV 변환기 스테이션에서 기존 케이블을 완전히 절연된 구리 튜브 버스바로 교체하면 시스템 손실이 18% 감소하고 연간 운영 비용이 400만 위안 감소합니다. 이러한 장점은 장거리 전송에서 특히 두드러집니다. 100km를 초과하는 거리의 경우 구리 튜브 버스바의 저항 장점으로 인해 총 수명주기 비용을 25% 이상 낮출 수 있습니다.
새로운 에너지 발전소에서는 훨씬 더 혁신적인 애플리케이션이 등장하고 있습니다. Gansu Jiuquan 풍력 발전소의 330kV 부스터 스테이션에서 구리 튜브 버스바는 -40°C의 극한 추위에서도 안정적으로 작동합니다. UV 방지 코팅은 실외 서비스 수명을 기존 케이블의 15년 주기를 훨씬 초과하는 30년으로 연장합니다. 태양광 발전소에서 구리 튜브 버스바의 모듈식 설계는 설치 효율성을 50% 증가시켜 신속하게 배치 가능한 분산 에너지 프로젝트에 특히 적합합니다.
철도 운송은 또 다른 성장 영역입니다. 상하이 지하철 14호선이 Φ120×8mm 동관 버스바를 채택한 후 견인 변환기의 효율이 98.5%로 증가하고 열차 에너지 소비가 7% 감소했습니다. 그들의 진동 저항 접촉 실패율을 90%까지 줄여 작동 신뢰성을 크게 향상시킵니다. 이러한 응용 시나리오의 확장은 구리 튜브 버스바를 단순한 전도성 재료에서 시스템 에너지 효율성의 핵심 결정 요소로 끌어올립니다.
구리 자원 부족 문제에 직면한 업계는 구조 혁신을 통해 '구리 감소 및 효율성 향상'을 달성합니다. 20mm 솔리드 구리 막대를 대체하기 위해 Φ28×3mm 구리 튜브를 사용하면 630A 전류 전달 요구 사항에서 구리 사용량을 33% 줄이면서 열 안정성을 유지합니다. 한 기업이 개발한 경사 벽 두께 구리 튜브 버스바는 중앙의 얇은 벽 설계를 통해 재료 소비를 더욱 줄여 10kV/3150A 조건에서 구리 소비를 22%, 비용을 15% 절감합니다.
녹색 제조 기술도 적용을 가속화하고 있습니다. Jiangxi Naile Copper의 폐쇄 루프 수냉 시스템은 구리 튜브 버스바 생산 공정에서 물 소비량을 톤당 28입방미터에서 톤당 16입방미터로 43% 줄입니다. 한편, Guangdong Longfeng Precision Copper Tube는 5G 산업 인터넷 기술을 사용하여 디지털 트윈 공장을 구축하고 실시간으로 에너지 소비를 최적화하고 단위 제품당 종합 에너지 소비를 30% 줄입니다. 이러한 혁신은 생산 비용을 낮출 뿐만 아니라 제품이 EU의 탄소 국경 조정 메커니즘(CBAM)에 따른 면제 자격을 획득하여 국제 경쟁력을 강화하는 데 도움이 됩니다.
가장 최첨단의 혁신은 지능 분야에서 일어나고 있습니다. 광섬유 센서와 통합된 스마트 구리 튜브 버스바는 온도, 응력 및 부분 방전을 실시간으로 모니터링할 수 있습니다. 철강 기업에 배치된 후 장비 결함 예측 정확도 92%를 달성하고 계획되지 않은 가동 중지 시간을 65% 줄였습니다. 이러한 지능형 변환은 구리 튜브 버스바를 수동 전도성 구성 요소에서 능동 에너지 관리 노드로 전환합니다.
디지털 트윈 기술은 이 가치를 더욱 증폭시킵니다. 구리 튜브 버스바의 가상 모델을 구축하고 다양한 작동 조건에서 성능을 시뮬레이션함으로써 기업은 잠재적인 결함에 대한 조기 경고를 제공할 수 있습니다. 한 데이터 센터 프로젝트에서 이러한 예측 유지 관리는 운영 비용을 40% 절감하고 시스템 안정성을 99.999%까지 높였습니다. AI 알고리즘이 도입되면서 스마트 구리 튜브 버스바는 작동 매개변수를 자동으로 조정하여 전체 전력 시스템의 에너지 효율 분포를 최적화할 수도 있습니다.
차세대 구리 튜브 버스바 기술은 초전도 혁신을 향해 발전하고 있습니다. 독일 막스 플랑크 연구소가 개발한 구리-초전도체 복합 버스바는 액체 질소에서 -196°C에서 무저항 전력 전송을 달성하여 전류 밀도를 5배 증가시킵니다. 비용이 많이 들지만 특정 고가치 시나리오에서 응용 가능성을 보여줍니다. 보다 실용적인 혁신은 알루미늄 탄화 규소 복합 재료로, 열 전도성은 구리의 1.5배이고 무게는 1/3에 불과하며 일부 새로운 에너지 응용 분야에서 이미 시험되고 있습니다.
시스템 통합은 또 다른 핵심 방향입니다. Tesla의 에너지 부서는 방열과 동력 전달 기능을 결합한 통합 '냉각 전도' 버스바를 개발하여 EV 슈퍼차징 파일의 부피를 40% 줄이고 충전 효율을 30% 높였습니다. 이러한 교차 기능 통합은 구리 튜브 버스바의 미래 방향을 나타냅니다. 이는 더 이상 단일 기능 전도성 구성 요소가 아니라 포괄적인 에너지 솔루션의 핵심 캐리어입니다.
상승 동관 공통로 에너지 인프라 부문의 조용한 혁명을 나타냅니다. 업계의 관심은 태양광 발전, 풍력 발전과 같은 주요 기술에 집중되어 있는 반면, 전통적으로 보이는 이 틈새 시장은 재료 과학 및 구조적 혁신을 통해 전체 에너지 시스템의 효율성 기준을 조용히 높이고 있습니다. 향후 5년 동안 글로벌 에너지 전환이 가속화됨에 따라 동관 버스바 시장은 연평균 25% 이상의 성장률을 유지하며 동관 업계에서 가장 유망한 이익 성장 포인트가 될 것입니다.
기업의 경우 경쟁의 핵심은 더 이상 비용 관리에만 있는 것이 아니라 시스템 솔루션을 제공하는 능력, 즉 통합에 있습니다. 소재 혁신 , 지능형 관리 , 그리고 애플리케이션 시나리오 엔드투엔드 에너지 효율 개선 솔루션을 제공하기 위해 깊이 있게 노력하고 있습니다. 한 업계 전문가는 "미래의 승자는 구리관을 파는 기업이 아니라 '효율성'을 파는 기업이 될 것"이라고 말했다.
